谷瑞特配電站可視化輔助監控平臺

1.1 系統概述

      配電網絡是電網發、輸、變、配等環節中最貼近終端用戶的環節，更是智能電網建設的重要環節，也是未來智能電網建設的重點。

      然而，配電站、開閉所等配電核心節點經常發生火災、盜竊、水淹等問題，給配電系統的穩定運行帶來了巨大的干擾；另一方面電力系統的運維搶修雖然有工作票、操作票、搶修單制度等管理流程，但是配網環節的信息流轉還未順利展開。

      為了解決配電網絡運維中的種種難題，谷瑞特研發設計了配電網可視化輔助監控平臺，實現了配電系統的綜合化、可視化、智能化、網絡化運維。該平臺實現了配電站/開閉所的防火、安防、防水、視頻等綜合信息的一體化集成，還實現了綜合信息的全景展示，事故現場的智能聯動，災難事故主動分析等，達到了生產運維管理可視化、預防搶修閉環化的效果。

1.2 系統構成

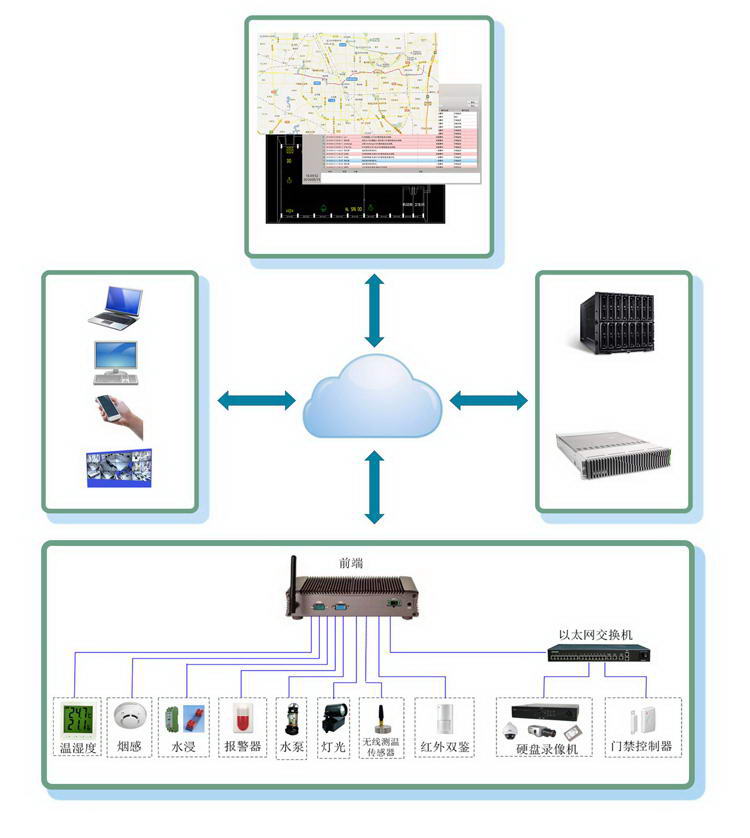

      系統由配電站前端系統和管理平臺構成。

1.3 前端系統

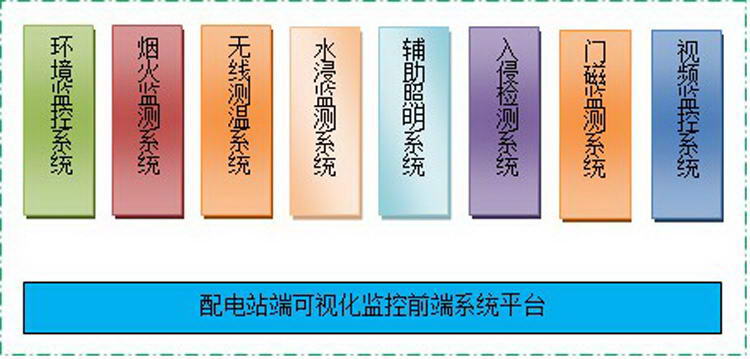

      配電站前端系統由核心主機設備和各個輔控子系統構成。

子系統主要包括：環境監測系統、無線設備測溫系統、煙火監測系統、門磁監測系統、入侵監測系統、水浸監測系統、視頻監控系統。

      環境監測：監測溫濕度等配電設備房內外環境指標。

      無線測溫：表貼在配電設備表面，監測設備的實際溫度。

      煙火監測：通過煙感和明火傳感器監測配電室是否有火災隱患。

      門磁監測：利用門磁傳感器，監控配電設備室門的開閉狀態。

      輔助照明：夜間和光線較弱時，開啟照明燈。

      入侵監測：利用紅外雙鑒、紅外對射裝置監測非法可疑人員進入。

      水浸監測：安裝在設備和線纜附近，監測雨水、漏水等水患，可與水泵聯動抽水排澇。

視頻監控：采集、瀏覽、記錄配電室內視音頻信息，對關鍵位置預設云臺快速轉動點。

1.4 系統平臺

      在線實時監控：

      - 集成環境、煙火、門磁、入侵、水浸等子系統，實現實時信息綜合展示，綜合告警，綜合查詢。

      - 采用GIS電子地圖和配電站內工程地圖為監控場景，來進行遙信、遙測、遙控、遙調、遙視。

      綜合聯動管理：

      - 在任意子系統內和子系統間建立邏輯聯動規則，出現報警情況時系統自動按照預定規則動作，即時的排除隱患，盡量減少災難帶來的損失。

      - 聲、光、閥門、視頻、郵件等聯合方式通報警情，支持報警聯動事件的訂閱推送機制，可推送至各平臺客戶端。

      智能無人巡檢：

      - 采用綜合視頻手段實現設備的常規巡檢、特殊巡檢、安防巡檢、計劃巡檢等，并全程記錄巡檢結果形成報告。

      - 可以與谷瑞特電力生產管理系統信息移動作業平臺結合，輔助實現全痕跡巡檢。

      歷史數據查詢：

      - 對環境、視頻、人工操作過程、人員檢修過程、子系統聯動過程、關鍵畫面等進行全過程全痕跡記錄，環境安防等數據以字幕方式永久疊加至現場錄像中。

      - 按照報警類型、報警性質等方式聯合查詢歷史日志。

      - 以曲線形式分析數據趨勢和數據越界信息。將歷史數據、日志記錄導出豐富的報表，供打印分析，二次利用。

      系統維護自檢：

      - 周期性檢查自身功能模塊的運行狀態。查看子系統外設、CPU負荷、內存負荷等關鍵量并記錄超標日志。

      - 系統自檢發現問題時即時通過短信、電話、郵件等方式告知運維人員。

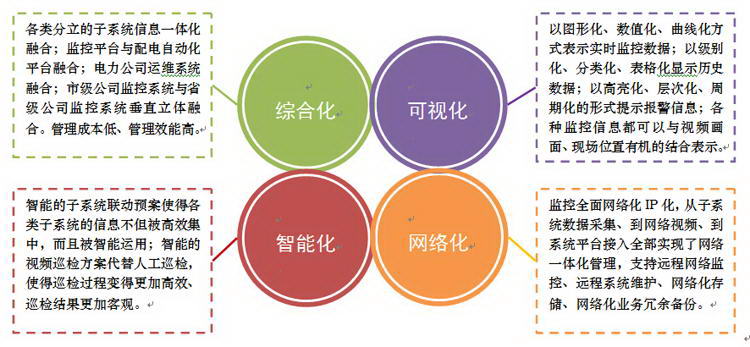

1.5 方案特色

      實現了配電系統的綜合化、可視化、智能化、網絡化的運維管理理念。

1.6 系統優勢

      可視化運維方面：

      - 符合大運維、大檢修的理念，支持接入設備運維系統，實現運維、檢修的閉環化，全痕化。

      - 可以與配電自動化系統聯動，保護設備及刀閘動作時系統啟動視頻聯動。

      - 視頻巡檢方案可與谷瑞特電力生產管理系統信息移動作業平臺結合，實現全痕跡化管理，提升運維檢修的執行效率。

      系統穩定性方面：

      - 基于智能變電站輔控監控平臺技術構建，平臺先進，系統可靠。

      - 系統穩定性極強，設備適應工業級嚴酷環境。

      - 加強了數據安全性能，平臺端冗余熱備，前端關鍵歷史數據融合到錄像記錄中防止惡意篡改。

      施工部署方面：

      - 積木式搭建部署方式，選項式的配置方法，適應各種規模的配電站及開閉所現場。

      - 可遠程監控、遠程配置、遠程診斷、遠程升級、遠程維護。

      系統實時性方面：

      - 內置路由轉發功能，視頻與實時數據通道隔離，保證數據實時傳輸。

      - 設備狀態變化時，客戶端界面實時同步顯示變化；報警發生時，報警信息同步推送到平臺客戶端和運維人員的手持終端。
